成形磨齒機擺線齒輪砂輪截形計算軟件
當前位置：首頁產品中心 > 智能制造及數控核心技術 > 數控系統 > 成形磨齒機擺線齒輪砂輪截形計算軟件 >
軟件針對YK7332A數控成形砂輪磨齒機設計開發的，采用先進的結構框架，面向?qū)ο蟮木幊碳夹g，系統具有良好的人機界面，操作簡單易學，總共包括四個功能模塊：截形計算、圓弧擬合、砂輪修整子程序的自動生成、程序管理和下載。通過這四個功能模塊，使得在加工中，能夠根據擺線齒輪的基本參數，自動進行截形計算，圓弧擬合，最終生成砂輪修整子程序。對應的產品包括標準的擺線齒輪和兩齒差擺線齒輪，其中標準擺線齒輪還包括多齒磨削。
主要功能如下：
1、良好的人機界面。系統界面友好，操作簡單易學，只需輸入基本參數，即可實現砂輪修整程序的自動生成，結果可通過數據和圖形形式顯示給操作者，方便直觀。能夠保存已有的零件信息和數據文件，在使用過程中可直接調用，減輕操作人員的勞動強度，提高了操作速度和效率。
2、截形計算。輸入擺線齒輪基本參數，可以自動進行標準擺線齒輪和兩齒差擺線齒輪的截形計算，生成數據點文件。
3、圓弧擬合。對截形計算的離散點數據進行圓弧擬合，在保證精度的情況下，使砂輪截形更為光滑，易于編程加工。
4、修整子程序的自動生成。根據機床的數控系統，自動生成與其對應的砂輪修整子程序，并保存。
軟件需運行于Windows XP下，分辨率為1024×768。

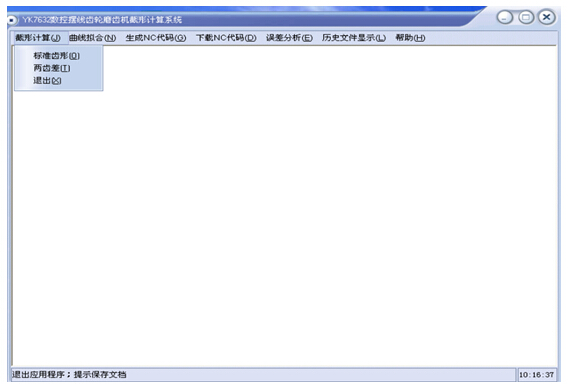

軟件主界面，如1圖：
砂輪截形顯示，如圖2
生產的NC代碼界面，如圖3：
